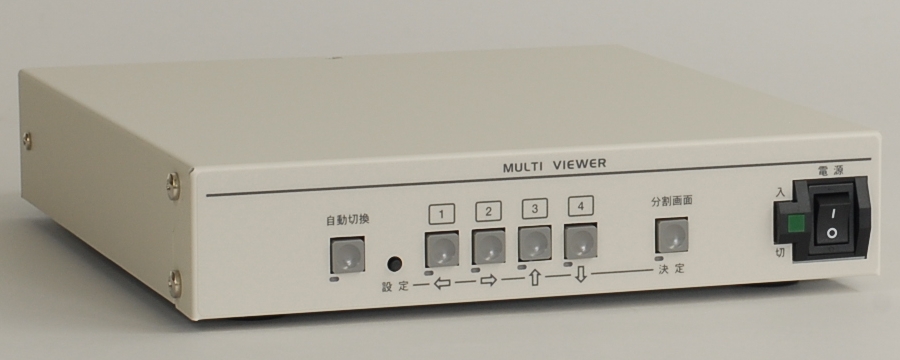

DMV-444（NTSC 4入力 NTSC出力 マルチビューワ）
（株式会社アルテックス）
【特 長】
- 各カメラ入力はループ スルー機能を備えていますので､他のシステムとの組み合わせが簡単です
- 210(mm)幅のコンパクトな筐体サイズです
- 単画面1～4チャンネルと4分割画面(2分割を選択可)を表示できます
- 分割画面専用出力端子を備えています
- 単画面1～4チャンネル,分割画面のオート シーケンシャル機能を備えています
- RS-232C,RS-485コネクターを備えています
- アラーム/リモート入力端子を備えています
- アラーム信号出力を備えていますので､ブザー等を接続できます
ご注意
DMV-444は、NTSC映像を制御するデバイスの特性上、分割出力時はDMV-442に比べて映像が粗くなっております。
（映像出力および分割専用出力）
また、被写体によってはモアレ（干渉縞）が目立つことがあります。
※単画面出力時の映像についてはDMV-442と同等です。
※事前にデモ機でご確認をお願いいたします。
（映像出力および分割専用出力）
また、被写体によってはモアレ（干渉縞）が目立つことがあります。
※単画面出力時の映像についてはDMV-442と同等です。
※事前にデモ機でご確認をお願いいたします。
【仕 様】
従来機との比較
| 機種 | DMV-442 従来機,販売終了品 |
DMV-444 |
|---|---|---|
| 自動切換え (オートシーケンス) |
単画面(1～4ch) 約0～999秒に可変 |
単画面(1～4ch),分割画面 約0～99秒に可変 |
| メニュー表記 | 日本語(カタカナ) | 英語 |
| タイトル文字 | 数字 アルファベット大文字 カタカナ 記号23種類 |
数字 アルファベット大文字,小文字 カタカナ 記号8種類 |
| 分割画面の境界線 | ON(黒)/OFF | 黒/灰/白/無し |
| ノイズレスモード | ON/OFF | 設定なし、常時ON |
| 消費電力 | 約5.5W | 約5W |
| ご注意 | 分割出力時は映像が粗い現象あり 被写体によってモアレ（干渉縞）が目立つ |
以下､共通の仕様
| 映像方式 | NTSC方式準拠 |
|---|---|
| カメラ映像入力 | 4系統(ループスルー付) BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF) |
| 映像出力(メイン) | 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 |
| 分割専用出力 | 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 |
| 映像出力表示 (メイン) |
フロントボタンにて切換え 単画面1～4、4分割または2分割画面 (メニューにて設定)、自動切換え 2分割画面：1,2ch 圧縮映像,左右表示 すべて1/60リフレッシュ |
| 映像出力表示 (分割専用) |
4分割または2分割画面 (メニューにて設定) 2分割画面：1,2ch 圧縮映像,左右表示 すべて1/60リフレッシュ |
| 制御信号入出力端子 |
端子台 アラーム/リモートをメニューにて選択
|
| アラーム機能 | アラーム入力チャンネルの単画面表示 アラーム保持モード：INT./EXT. 検出接点：メイク/ブレイク INT.保持時間：約003～999秒に可変 アラーム解除後動作：戻る/そのまま アラーム表示：ON/OFF |
| RS-232C | RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC) |
| RS-485 | RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| タイトル表示 | 各チャンネル最長10文字まで 英,数,記号,カタカナ |
| ボタンロック機能 | 単画面1～4/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約5W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 | 210(W) × 225(D) × 44(H) (mm) (ゴム足、突起部除く) |
| 筐体色 | アイボリィ |
| 質量 | 約1.5Kg |
| 付属品 | 取扱説明書 |
| 別売品 |
専用リモート コントローラー RMC-400 D-subコネクター/端子台変換器 DTC-P09S 19インチ ラックマウント金具・1台用(JIS/EIA) 19インチ ラックマウント金具・2台連結用(JIS/EIA) |
