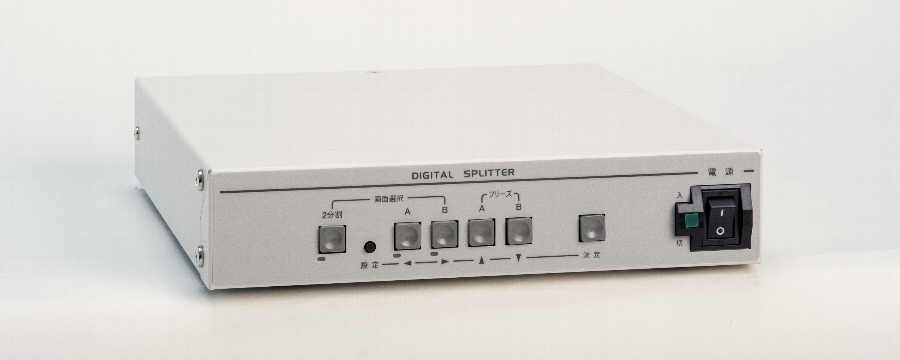

DSP-105（NTSC 2入力 NTSC出力 デジタル スプリッタ）
（株式会社アルテックス）
【画面イメージ】
【特 長】
- 単画面表示または左右/上下の2分割画面を表示します
- カメラ入力は､ループ スルー機能を備えています
- 2つのカメラ入力はカラー カメラ,モノクロ カメラの混在にも対応できます
- 映像出力はメイン1系統,2分割専用1系統を備えています
- 2分割画面の境界位置(縦/横)を移動できます
- 2分割画面(左右/上下)の表示エリアを移動できます
- 2分割画面の圧縮全体表示も可能です
- メイン映像出力のフリーズ(静止)機能があります(フレーム/フィールド 選択可)
- アラーム入力端子､またはリモート入力端子を備えています
- アラーム信号出力を備えていますので､ブザー等を接続できます
【仕 様】
| 映像方式 | NTSC方式準拠 |
|---|---|
| カメラ映像入力 |
2系統(ループスルー付) BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF) |
| モニタ映像出力 |
2系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡
|
| メイン出力表示 | フロントボタンにより２分割画面または単画面（A/B）を切換え ２分割画面は左右/上下の選択可 ２分割画面，単画面ともに1/60リフレッシュ |
| ２分割画面圧縮 | 部分表示/圧縮全体表示 いずれも可 |
| ２分割表示エリア | 部分表示時、チャンネルA/B個別にエリア移動可 |
| ２分割境界位置 | 境界位置移動可 タテ/ヨコ選択可 |
| フリーズ機能 | チャンネルA/B個別にフリーズ可 フィールド/フレーム選択可 FREEZE表示あり メイン出力のみ |
| 制御信号入出力端子 |
端子台 アラーム/リモートをメニューにて選択
|
| アラーム機能 |
ノーマルクローズ/ノーマルオープン アラーム保持時間：1～999（秒） 保持時間解除後動作：BEFORE/FIX ALARM表示/非表示 |
| タイトル表示 | A,B表示 各画面下側または左側 表示/非表示可 |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約5W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 | 210(W) × 225(D) × 44(H) (mm) (ゴム足、突起部除く) |
| 筐体色 | アイボリィ |
| 質量 | 約1.5Kg |
| 付属品 | 取扱説明書 |
| 別売品 |
19インチ ラックマウント金具・1台用(JIS/EIA) 19インチ ラックマウント金具・2台連結用(JIS/EIA) |
