■ファイバーライトガイド光源（LED光源）
ルミナーエース LA-HDF108/158
（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

高輝度4チップパワーLED採用
独自の光学レンズを採用
100W～150Wハロゲンランプに相当する照度
製品外観


【仕 様】

型式 LA-HDF158AA LA-HDF108AA LA-HDF108DA
定格入力 AC100V-240V ±10%, 50/60Hz
消費電力 20W 18W 18W
発光色(色温度 ※1) 白色 (6500K)
中心照度 ※2 400,000lx 300,000lx 300,000lx
LED寿命 ※3 30,000H
冷却機構 強制ファン冷却 ファンレス
調光方式 定電流制御方式・前面パネルのツマミによる連続調光
フィルター径 φ22.5
外部制御機能 ※4 LED ON/OFF
リモート調光：アナログ信号入力(DC0-5V) 		LED ON/OFF
リモート調光：8bitパラレル
規格 CEマーキング -
環境条件 使用周囲温度：0°C - 40°C
使用周囲湿度：20% - 80%RH(結露無きこと)
室内使用、高度2000m以内
外形寸法 [W]78mm x [H]144mm x [D]200mm (突起部を除く)
本体重量 2.0kg 1.8kg
付属品 取扱説明書, AC100V専用ACコード(アース端子付3ピンA型) ※5
※1. 色温度は参考値であり保証値ではありません。
※2. 結束径φ8mm 長さ500mm のライトガイドを使用し、出射端から50mm 離れた位置での参考照度です。
※3. LED寿命は使用環境で異なることがあり保証値ではありません。
※4. High/Low切り替えオプションを追加可能です。Highモード：通常光量・Lowモード：光源光量半減
※4. AC240V用ACコードは別売となります。


【外観図】

Unit:[mm]
LA-HDF158AA外観図（メーカーサイトPDF）
LA-HDF108AA外観図（メーカーサイトPDF）
LA-HDF108DA外観図（メーカーサイトPDF）
外観図


【技術資料】

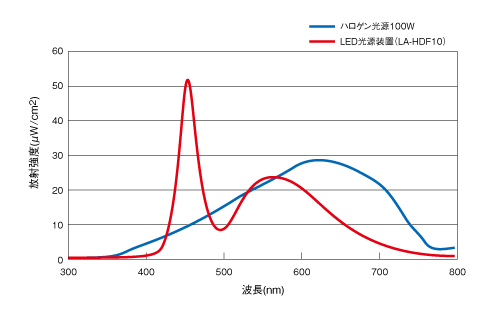

分光分布特性
分光分布特性
調光特性
調光特性


【オプション品】

固定用取付金具
固定用取付金具
品番 TKG-3090-3900
対応機種 LA-HDF158AA,LA-HDF108AA, LA-HDF108DA
付属品 取扱説明書, 本体固定用ネジ M3x12(4本)
※本体取付用ネジ以外は付属しておりません。固定方法に合わせてM3ネジをご用意ください。
